RCDB系列自然冷却人工卸铁式电磁除铁器

　　1、适用范围及作用
　　适用于悬挂在输送机上方，海拔不超过2500m、环境温度为-25℃～+40℃、空气相对湿度不大于90%（温度为25℃时）、没有雨雪侵袭、周围介质无爆炸危险，且无足以腐蚀金属和破坏绝缘的气体和尘埃的场合使用。用于破碎机前及输送机胶带上（带速≤4.5m/s）清除非磁性物料中的磁性杂质。
　　2、技术特点
　　励磁线圈采用双玻璃丝包铝扁线绕制并经绝缘固化工艺处理，磁芯采用DT4电工纯铁制作，具有磁场强度大、透磁深、磁场性能稳定、抗氧化、耐腐蚀的特点；
　　采用全封闭结构，能适应潮湿、多尘、腐蚀的恶劣使用环境；
　　采用PLC控制技术在两条平行的输送机上实现两台设备交替运行，降低设备的使用负荷，提高设备投用率。
　　通过PLC控制技术实现与DCS连锁远程控制、定时定点自动卸铁、向DCS反馈运行/故障信号，自动化程度高；
　　整机性能优于JB/T7689-2004《悬挂式电磁除铁器》标准要求，在额定的悬挂高度能吸起0.1～35kg的铁磁性杂质，除净率高；
　　3、主要技术参数
　　1)RCDB-□系列（普通型）

适应输送机带宽（mm）	规格型号	额定悬挂高度（mm）	额定悬挂高度处磁感应强度（mT）	励磁功率 (Kw)	整机重量（Kg）	基本外形尺寸（mm）

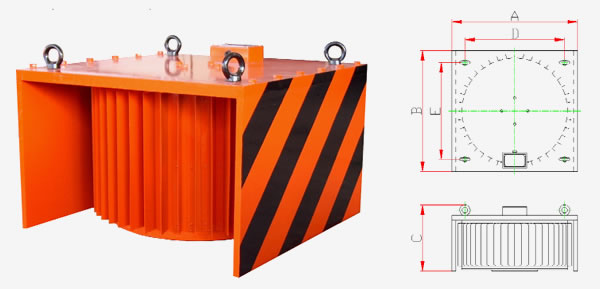

适应输送机带宽（mm）	规格型号	额定悬挂高度（mm）	额定悬挂高度处磁感应强度（mT）	励磁功率 (Kw)	整机重量（Kg）	长(A)	宽(B)	高?	悬挂尺寸 (D×E)
B=300	RCDB-3	100	≥61	0.22	85	350	324	290	200×200
B=400	RCDB-4	125	≥63	0.42	180	440	404	355	280×280
B=500	RCDB-5	150	≥63	0.8	325	524	580	380	370×370
B=650	RCDB-6	200	≥63	1.3	510	694	698	450	500×500
B=800	RCDB-8	250	≥63	2.1	820	948	856	460	590×590
B=1000	RCDB-10	300	≥65	3.1	1420	1140	1080	460	760×760
B=1200	RCDB-12	350	≥65	4.6	2125	1357	1280	480	905×905
B=1400	RCDB-14	400	≥68	6.4	3065	1580	1500	480	950×950
B=1600	RCDB-16	450	≥68	9.2	4080	1760	1600	480	1100×1100
B=1800	RCDB-18	500	≥71	11.6	6630	1950	1900	805	1600×1300
B=2000	RCDB-20	550	≥71	18	8680	2150	2110	910	1650×1300
B=2200	RCDB-22	600	≥74	23	15800	2350	2310	1210	1700×1400

　　2）RCDB-□G1系列（超强型）

适应输送机带宽（mm）	规格型号	额定悬挂高度（mm）	额定悬挂高度处磁感应强度（mT）	励磁功率（Kw）	整机重量（Kg）	基本外形尺寸（mm）
适应输送机带宽（mm）	规格型号	额定悬挂高度（mm）	额定悬挂高度处磁感应强度（mT）	励磁功率（Kw）	整机重量（Kg）	长(A)	宽(B)	高?	悬挂尺寸 (D×E)
B=500	RCDB-5G1	150	≥90	≤1.7	470	680	630	550	430×430
B=650	RCDB-6G1	200	≥90	≤3.1	740	850	850	560	580×580
B=800	RCDB-8G1	250	≥90	≤4.8	1240	1000	950	650	720×720
B=1000	RCDB-10G1	300	≥90	≤6.7	2070	1200	1175	660	825×825
B=1200	RCDB-12G1	350	≥90	≤9.2	2960	1400	1360	680	930×930
B=1400	RCDB-14G1	400	≥90	≤10.8	3980	1600	1550	700	1020×1020
B=1600	RCDB-16G1	450	≥90	≤12.3	4920	1700	1750	805	1370×1370
B=1800	RCDB-18G1	500	≥90	≤16.1	7030	2050	1950	950	1500×1500
B=2000	RCDB-20G1	550	≥90	≤20.1	8500	2210	2150	1000	1600×1600
B=2200	RCDB-22G1	600	≥90	≤26.1	11560	2460	2350	1050	1700×1700

　　3)RCDB-□G2 系列（超强型）

适应输送机带宽（mm）	规格型号	额定悬挂高度（mm）	额定悬挂高度处磁感应强度（mT）	励磁功率（Kw）	整机重量（Kg）	基本外形尺寸（mm）
适应输送机带宽（mm）	规格型号	额定悬挂高度（mm）	额定悬挂高度处磁感应强度（mT）	励磁功率（Kw）	整机重量（Kg）	长(A)	宽(B)	高?	悬挂尺寸 (D×E)
B=500	RCDB-5G2	150	≥120	≤2.6	580	780	680	600	430×430
B=650	RCDB-6G2	200	≥120	≤4.5	980	850	900	560	580×580
B=800	RCDB-8G2	250	≥120	≤8	1580	1000	950	660	690×690
B=1000	RCDB-10G2	300	≥120	≤10.7	2400	1200	1200	770	825×825
B=1200	RCDB-12G2	350	≥120	≤14.2	4100	1400	1400	820	930×930
B=1400	RCDB-14G2	400	≥120	≤16.5	4630	1600	1750	800	1100×1100
B=1600	RCDB-16G2	450	≥120	≤19.8	6250	1750	1800	950	1370×1370
B=1800	RCDB-18G2	500	≥120	≤26.2	9460	2010	2000	1000	1500×1500
B=2000	RCDB-20G2	550	≥120	≤31.4	11540	2210	2200	1020	1600×1600
B=2200	RCDB-22G2	600	≥120	≤34.8	14300	2460	2400	1100	1700×1700

　　4)RCDB-□G3系列（超强型）

适应输送机带宽（mm）	规格型号	额定悬挂高度（mm）	额定悬挂高度处磁感应强度（mT）	励磁功率（Kw）	整机重量（Kg）	基本外形尺寸（mm）
适应输送机带宽（mm）	规格型号	额定悬挂高度（mm）	额定悬挂高度处磁感应强度（mT）	励磁功率（Kw）	整机重量（Kg）	长(A)	宽(B)	高?	悬挂尺寸 (D×E)
B=500	RCDB-5G3	150	≥150	≤3.8	730	780	700	660	580×580
B=650	RCDB-6G3	200	≥150	≤6.8	1420	850	950	690	580×580
B=800	RCDB-8G3	250	≥150	≤11.2	2160	1000	950	730	690×690
B=1000	RCDB-10G3	300	≥150	≤14.5	3320	1200	1250	850	850×850
B=1200	RCDB-12G3	350	≥150	≤18.1	4880	1400	1450	900	930×930
B=1400	RCDB-14G3	400	≥150	≤22.8	6500	1745	1845	920	1200×1200
B=1600	RCDB-16G3	450	≥150	≤25.5	8600	1800	1855	970	1400×1400
B=1800	RCDB-18G3	500	≥150	≤33.9	11580	2050	2050	1050	1500×1500
B=2000	RCDB-20G3	550	≥150	≤41.2	14650	2250	2250	1100	1600×1600
B=2200	RCDB-22G3	600	≥150	≤49.3	18520	2460	2450	1150	1700×1700
