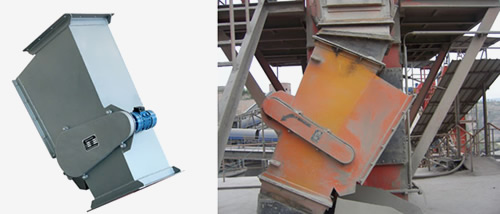

1、适用范围
管道除铁器主要用于水泥、水渣袋装或散装工序前的除铁，选分后的回磨粗粉除铁及熟料辊压机后入磨前的细粉除铁。可以安装在粉料生产线上较需要的部位，将混杂与其中的铁杂质自动清选、排放。有效的避免设备“卡铁”故障，较新一代节能高效的除铁设备。
2、工作原理

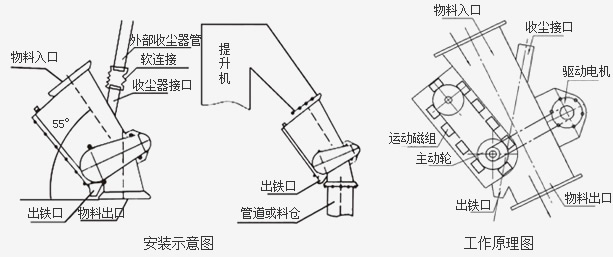

除铁器串接于倾角45°～75°的物料输送管道中，当物料经该除铁器时，其中的铁磁性物质被吸附管道除铁器的锰钢管壁上，随永磁体的移动而逐渐滑向出铁口，实现与物料分离。在除铁处，引永磁体沿循环运动方向移开，铁磁性物质失去磁力吸引，在重力的作用下从出铁口排出，实现物料的自动除铁。
3、技术特点
本设备采用高剩磁的钕铁硼作为磁源，除铁效率高，使用寿命长。
动力源采用小功率摆线针轮减速电机，传动采用精密滚子链条，具有体积小、重量轻、运转可靠平稳、故障小等优点，用户使用方便，维修容易。
本设备结构设计合理、紧凑、安装方便，串接于物料输送管道中即可使用。
除铁过程连续、自动，设备启动后无需看管。
适用于封闭物料输送系统，工作中无粉尘逸出，无环境污染。
管道壁采用特殊耐磨材料，使用寿命成倍增长。
4、主要技术参数
| 型号 |
适应产量
T/h |
较高磁场强度
GS |
除铁粒径
mm |
驱动功率
kw |
外形尺寸 L×W×H |
法兰尺寸A×A |
重量kg |
| RCGD-30 |
30 |
5000 |
≤30 |
0.55 |
950×400×850 |
300×300 |
160 |
| RCGD-50 |
50 |
≤50 |
0.55 |
1000×450×900 |
350×350 |
280 |
| RCGD-100 |
100 |
≤60 |
0.55 |
1100×510×970 |
400×400 |
430 |
| RCGD-150 |
150 |
≤60 |
0.55 |
1250×610×1070 |
500×500 |
510 |
| RCGD-200 |
200 |
≤100 |
0.55 |
1400×740×1380 |
600×600 |
620 |
| RCGD-300 |
300 |
≤120 |
0.55 |
1500×840×1470 |
700×700 |
890 |
| RCGD-400 |
400 |
≤140 |
0.75 |
1700×950×1580 |
800×800 |
1270 |
| RCGD-500 |
500 |
≤150 |
0.75 |
1800×950×1780 |
1000×800 |
1560 |
| RCGD-600 |
600 |
≤160 |
1.5 |
2000×1240×1910 |
1100×900 |
2150 |
| RCGD-700 |
700 |
≤160 |
1.5 |
2000×1340×2010 |
1200×1000 |
2340 |
| RCGD-800 |
800 |
≤180 |
1.5 |
2100×1440×2110 |
1300×1100 |
2610 |
| RCGD-1000 |
1000 |
≤180 |
1.5 |
2400×1640×2310 |
1500×1300 |
3290 |
|
