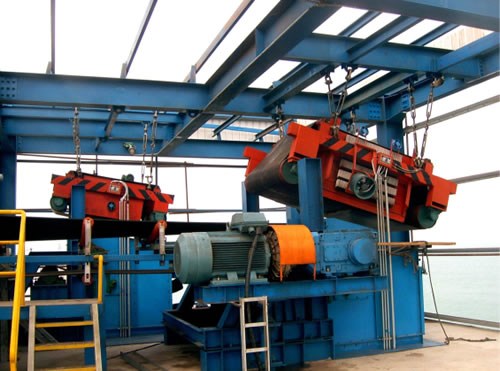

RCDH系列热管冷却自卸式电磁除铁器 　　1、适用范围及作用 　　适用于悬挂在输送机上方，海拔不超过2500m、环境温度为-25℃～+40℃、空气相对湿度不大于90%（温度为25℃时）、没有雨雪侵袭、周围介质无爆炸危险，且无足以腐蚀金属和破坏绝缘的气体和尘埃的场合使用。用于破碎机前及输送机胶带上（带速≤4.5m/s）清除非磁性物料中的磁性杂质。 　　2、技术特点 　　RCDH系列是在RCDG系列的基础上增加了驱动电机、滚筒、带刮板的卸铁胶带等组成的卸铁结构。能连续工作，操作使用方便，故障率低，维护量小。 　　卸铁胶带采用EP带，阻燃耐磨； 　　滚筒采用腰鼓型结构，具备皮带自动纠偏功能，特设跑偏开关保护胶带不被硬刮伤； 　　采用全密封轴承座，保证轴承不受灰尘侵袭，能适应长期运转的需要； 　　通过PLC控制技术实现与DCS连锁远程控制、定时定点自动卸铁、向DCS反馈运行、故障信号，胶带跑偏信号，自动化程度高； 　　整机性能优于JB/T7689-2004《悬挂式电磁除铁器》标准要求，在额定的悬挂高度能吸起0.1～35kg的铁磁性杂质，除净率高； 　　3、主要技术参数 　　1)RCDH-□系列（普通型） 适应 输送机带宽 （mm） 规格型号 额定 悬挂高度 （mm） 额定悬挂高度 处磁感应强度 （mT） 励磁 功率 （Kw） 驱动 功率 （Kw） 整机 重量 （Kg） 基本外形尺寸（mm） 长(A) 宽(B) 高(C) 悬挂尺寸 (D×E) B=500 RCDH-5 150 ≥63 0.8 1.5 520 1850 888 590 1060×740 B=650 RCDH-6 200 ≥63 1.3 1.5 1010 1965 1045 615 1160×888 B=800 RCDH-8 250 ≥63 2.1 2.2 1230 2340 1195 670 1038×910 B=1000 RCDH-10 300 ≥65 3.1 3 2200 2660 1410 780 1238×950 B=1200 RCDH-12 350 ≥65 4.6 4 3070 3070 1700 780 1514×1150 B=1400 RCDH-14 400 ≥68 6.4 5.5 3980 2980 1870 780 1688×1420 B=1600 RCDH-16 450 ≥68 9.2 5.5 4700 3200 2060 840 1890×1620 B=1800 RCDH-18 500 ≥71 11.6 5.5 8150 3680 2340 880 2150×1970 B=2000 RCDH-20 550 ≥71 18 5.5 11100 3900 2460 935 2380×2180 B=2200 RCDH-22 600 ≥74 23 7.5 18800 4400 2700 1260 2520×2420 　　2)RCDH-□G1系列（超强型） 适应 输送机带宽 （mm） 规格型号 额定 悬挂高度 （mm） 额定悬挂高度 处磁感应强度 （mT） 励磁 功率 （Kw） 驱动 功率 （Kw） 整机 重量 （Kg） 基本外形尺寸（mm） 长(A) 宽(B) 高(C) 悬挂尺寸 (D×E) B=500 RCDH-5G1 150 ≥90 ≤1.7 2.2 870 1950 870 700 800×800 B=650 RCDH-6G1 200 ≥90 ≤3.1 3 1120 2170 1050 750 850×850 B=800 RCDH-8G1 250 ≥90 ≤4.8 3 1940 2290 1200 750 1000×1030 B=1000 RCDH-10G1 300 ≥90 ≤6.7 3 2650 2780 1400 750 1240×1230 B=1200 RCDH-12G1 350 ≥90 ≤9.2 4 3550 2900 1680 760 1430×1510 B=1400 RCDH-14G1 400 ≥90 ≤10.8 5.5 5900 3420 1880 850 1590×1680 B=1600 RCDH-16G1 450 ≥90 ≤12.3 5.5 6600 3820 2100 1020 1790×1880 B=1800 RCDH-18G1 500 ≥90 ≤16.1 7.5 8850 4000 2355 1065 1980×2150 B=2000 RCDH-20G1 550 ≥90 ≤20.1 7.5 11710 4300 2560 1110 2180×2380 B=2200 RCDH-22G1 600 ≥90 ≤26.1 7.5 15860 4650 2780 1170 2390×2600 　　3)RCDH-□G2 系列（超强型） 适应 输送机带宽 （mm） 规格型号 额定 悬挂高度 （mm） 额定悬挂高度 处磁感应强度 （mT） 励磁 功率 （Kw） 驱动 功率 （Kw） 整机 重量 （Kg） 基本外形尺寸（mm） 长(A) 宽(B) 高(C) 悬挂尺寸 (D×E) B=500 RCDH-5G2 150 ≥120 ≤2.6 2.2 990 2000 870 750 850×890 B=650 RCDH-6G2 200 ≥120 ≤4.5 3 1380 2200 1050 930 850×890 B=800 RCDH-8G2 250 ≥120 ≤8 3 2150 2290 1200 750 1000×1030 B=1000 RCDH-10G2 300 ≥120 ≤10.7 3 3120 2800 1420 870 1240×1230 B=1200 RCDH-12G2 350 ≥120 ≤14.2 4 5030 3170 1680 1130 1250×1510 B=1400 RCDH-14G2 400 ≥120 ≤16.5 5.5 7070 3200 1890 850 1580×1740 B=1600 RCDH-16G2 450 ≥120 ≤19.8 5.5 7810 3850 2100 1065 1830×1880 B=1800 RCDH-18G2 500 ≥120 ≤26.2 7.5 11390 4050 2325 1110 2040×2150 B=2000 RCDH-20G2 550 ≥120 ≤31.4 7.5 13650 4250 2560 1160 2240×2380 B=2200 RCDH-22G2 600 ≥120 ≤34.8 7.5 18850 4700 2780 1220 2440×2600 B=2200 RCDH-24G2 650 ≥120 ≤41.2 11 23050 5000 2980 1280 2640×2800 　　4)RCDH-□G3系列（超强型） 适应 输送机带宽 （mm） 规格型号 额定 悬挂高度 （mm） 额定悬挂高度 处磁感应强度 （mT） 励磁 功率 （Kw） 驱动 功率 （Kw） 整机 重量 （Kg） 基本外形尺寸（mm） 长(A) 宽(B) 高(C) 悬挂尺寸 (D×E) B=500 RCDH-5G3 150 ≥150 ≤3.8 2.2 1150 2050 870 800 850×890 B=650 RCDH-6G3 200 ≥150 ≤6.8 3 1650 2240 1050 930 850×890 B=800 RCDH-8G3 250 ≥150 ≤11.2 3 2630 2340 1200 890 1000×1038 B=1000 RCDH-10G3 300 ≥150 ≤14.5 4 3810 2800 1420 920 1240×1230 B=1200 RCDH-12G3 350 ≥150 ≤18.1 5.5 5900 3280 1880 1060 1430×1740 B=1400 RCDH-14G3 400 ≥150 ≤22.8 5.5 8230 3520 1880 1020 1690×1680 B=1600 RCDH-16G3 450 ≥150 ≤25.5 7.5 10600 3900 2100 1110 1830×1880 B=1800 RCDH-18G3 500 ≥150 ≤33.9 7.5 13490 4100 2355 1160 2090×2150 B=2000 RCDH-20G3 550 ≥150 ≤41.2 11 17820 4400 2560 1210 2290×2380 B=2200 RCDH-22G3 600 ≥150 ≤49.3 11 22790 4750 2780 1280 2490×2600
