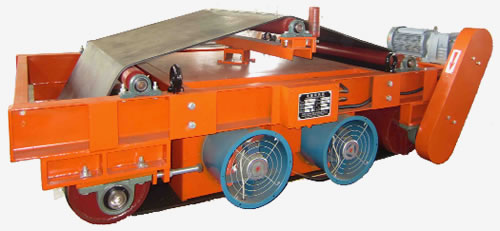

1、适用范围及作用
适用于悬挂在输送机上方，海拔不超过2500m、环境温度为-25℃～+40℃、空气相对湿度不大于90%（温度为25℃时）、没有雨雪侵袭、周围介质无爆炸危险，且无足以腐蚀金属和破坏绝缘的气体和尘埃的场合使用。用于破碎机前及输送机胶带上（带速≤4.5m/s）清除非磁性物料中的磁性杂质。
2、技术特点
励磁线圈采用双玻璃丝包铝扁线绕制并经绝缘固化工艺处理，磁芯采用DT4电工纯铁制作，具有磁场强度大、透磁深、磁场性能稳定、抗氧化、耐腐蚀的特点；
采用进口轴流风机对励磁线圈进行强迫风冷，同时采用特殊的风道设计保证了线圈热量快速散发，使除铁器具有极佳的温升，将除铁器冷热态磁场强度差异降至较低；
卸铁胶带采用EP带，阻燃耐磨；
滚筒采用腰鼓型结构，具备皮带自动纠偏功能，特设跑偏开关保护胶带不被硬刮伤；
采用全密封轴承座，保证轴承不受灰尘侵袭，能适应长期运转的需要；
通过PLC控制技术实现与DCS连锁远程控制、定时定点自动卸铁、向DCS反馈运行\故障信号，胶带跑偏信号，自动化程度高；
整机性能优于JB/T7689-2004《悬挂式电磁除铁器》标准要求，在额定的悬挂高度能吸起0.1～35kg的铁磁性杂质，除净率高；
3、主要技术参数
1)RCDC-□系列（普通型）
|
适应
输送机带宽
（mm） |
规格型号 |
额定
悬挂高度
（mm） |
额定悬挂高度
处磁感应强度
（mT） |
励磁
功率
（Kw） |
风机
功率
（Kw） |
驱动
功率
（Kw） |
整机
重量
（Kg） |

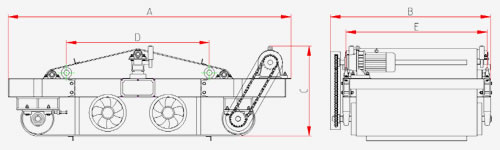

基本外形尺寸（mm） |
|
长(A) |
宽(B) |
高? |
悬挂尺寸
(D×E) |
|
B=650 |
RCDC-6 |
200 |
≥63 |
3 |
0.55 |
1.5 |
1100 |
2000 |
1165 |
675 |
888×720 |
|
B=800 |
RCDC-8 |
250 |
≥63 |
5 |
0.75 |
2.2 |
1530 |
2450 |
1310 |
770 |
1038×876 |
|
B=1000 |
RCDC-10 |
300 |
≥65 |
7 |
0.75 |
2.2 |
2420 |
2560 |
1510 |
770 |
1238×1020 |
|
B=1200 |
RCDC-12 |
350 |
≥65 |
9 |
0.75 |
3.0 |
2800 |
2850 |
1780 |
785 |
1514×1305 |
|
B=1400 |
RCDC-14 |
400 |
≥68 |
12 |
1.1 |
3.0 |
3950 |
3150 |
1940 |
820 |
1688×1530 |
|
B=1600 |
RCDC-16 |
450 |
≥68 |
15 |
2×1.1 |
4.0 |
5210 |
3400 |
2130 |
820 |
1890×1730 |
|
B=1800 |
RCDC-18 |
500 |
≥71 |
18.3 |
2×1.5 |
4.0 |
6200 |
3500 |
2370 |
845 |
2150×1930 |
|
B=2000 |
RCDC-20 |
550 |
≥71 |
23 |
2×1.5 |
5.5 |
9400 |
3900 |
2580 |
1080 |
2380×2140 |
|
B=2200 |
RCDC-22 |
600 |
≥74 |
29 |
2×2.2 |
5.5 |
14800 |
4100 |
2790 |
1180 |
2580×2340 |
2)RCDC-□G1系列（超强型）
适应
输送机带宽
（mm） |
规格型号 |
额定
悬挂高度
（mm） |
额定悬挂高度
处磁感应强度
（mT） |
励磁
功率
(Kw) |
风机
功率
(Kw) |
驱动
功率
(Kw) |
整机
重量
(Kg) |
基本外形尺寸（mm） |
| 长(A) |
宽(B) |
高? |
悬挂尺寸
(D×E) |
| B=650 |
RCDC-6G1 |
200 |
≥90 |
≤5 |
0.75 |
3 |
1160 |
2240 |
1077 |
730 |
1000×880 |
| B=800 |
RCDC-8G1 |
250 |
≥90 |
≤7 |
0.75 |
3 |
1710 |
2390 |
1230 |
730 |
1160×1030 |
| B=1000 |
RCDC-10G1 |
300 |
≥90 |
≤9 |
1.1 |
3 |
2580 |
2680 |
1435 |
880 |
1300×1230 |
| B=1200 |
RCDC-12G1 |
350 |
≥90 |
≤12 |
1.5 |
4 |
3550 |
298 |
1720 |
900 |
1450×1510 |
| B=1400 |
RCDC-14G1 |
400 |
≥90 |
≤15 |
1.5 |
5.5 |
4850 |
3380 |
1880 |
1080 |
1660×1680 |
| B=1600 |
RCDC-16G1 |
450 |
≥90 |
≤18 |
2×0.75 |
5.5 |
6600 |
3790 |
2240 |
1180 |
1900×1880 |
| B=1800 |
RCDC-18G1 |
500 |
≥90 |
≤21 |
2×1.1 |
7.5 |
8800 |
4000 |
2250 |
1280 |
2100×2150 |
| B=2000 |
RCDC-20G1 |
550 |
≥90 |
≤25 |
2×1.5 |
7.5 |
11580 |
4200 |
2560 |
1380 |
2300×2380 |
| B=2200 |
RCDC-22G1 |
600 |
≥90 |
≤29 |
2×1.5 |
7.5 |
14560 |
4350 |
2780 |
1400 |
2500×2600 |
| B=2400 |
RCDC-24G1 |
650 |
≥90 |
≤32 |
2×2.2 |
7.5 |
18230 |
4650 |
2980 |
1520 |
2700×2820 |
3)RCDC-□G2系列（超强型）
适应
输送机带宽
（mm） |
规格型号 |
额定
悬挂高度
（mm） |
额定悬挂高度
处磁感应强度
（mT） |
励磁
功率
(Kw) |
风机
功率
(Kw) |
驱动
功率
(Kw) |
整机
重量
(Kg) |
基本外形尺寸（mm） |
| 长(A) |
宽(B) |
高? |
悬挂尺寸
(D×E) |
| B=650 |
RCDC-6G2 |
200 |
≥120 |
≤7 |
0.75 |
3 |
1430 |
2240 |
1077 |
730 |
1000×880 |
| B=800 |
RCDC-8G2 |
250 |
≥120 |
≤9 |
1.1 |
3 |
2230 |
2390 |
1230 |
730 |
1160×1030 |
| B=1000 |
RCDC-10G2 |
300 |
≥120 |
≤12 |
1.5 |
3 |
3250 |
2680 |
1435 |
880 |
1300×1230 |
| B=1200 |
RCDC-12G2 |
350 |
≥120 |
≤16 |
1.5 |
4 |
4690 |
2980 |
1720 |
1000 |
1450×1510 |
| B=1400 |
RCDC-14G2 |
400 |
≥120 |
≤20 |
2×0.75 |
5.5 |
6560 |
3380 |
1880 |
1120 |
1700×1680 |
| B=1600 |
RCDC-16G2 |
450 |
≥120 |
≤24 |
2×1.1 |
5.5 |
8790 |
3790 |
2240 |
1260 |
1940×1900 |
| B=1800 |
RCDC-18G2 |
500 |
≥120 |
≤28 |
2×1.5 |
7.5 |
11660 |
4000 |
2350 |
1320 |
2100×2150 |
| B=2000 |
RCDC-20G2 |
550 |
≥120 |
≤33 |
2×2.2 |
7.5 |
10700 |
4200 |
2560 |
1400 |
2300×2380 |
| B=2200 |
RCDC-22G2 |
600 |
≥120 |
≤40 |
2×2.2 |
7.5 |
17980 |
4350 |
2780 |
1460 |
2500×2600 |
| B=2400 |
RCDC-24G2 |
650 |
≥120 |
≤44 |
2×3 |
11 |
22450 |
4650 |
2980 |
1570 |
2700×2820 |
4)RCDC-□G3系列（超强型）
适应
输送机带宽
（mm） |
规格型号 |
额定
悬挂高度
（mm） |
额定悬挂高度
处磁感应强度
（mT） |
励磁
功率
(Kw) |
风机
功率
(Kw) |
驱动
功率
(Kw) |
整机
重量
(Kg) |
基本外形尺寸（mm） |
| 长(A) |
宽(B) |
高? |
悬挂尺寸
(D×E) |
| B=650 |
RCDC-6G3 |
200 |
≥150 |
≤11 |
1.1 |
3 |
1660 |
2240 |
1077 |
730 |
1000×880 |
| B=800 |
RCDC-8G3 |
250 |
≥150 |
≤14 |
1.5 |
3 |
2230 |
2390 |
1230 |
780 |
1160×1030 |
| B=1000 |
RCDC-10G3 |
300 |
≥150 |
≤18 |
1.5 |
4 |
3910 |
2780 |
1435 |
940 |
1300×1230 |
| B=1200 |
RCDC-12G3 |
350 |
≥150 |
≤22 |
2×0.75 |
5.5 |
5720 |
3080 |
1720 |
1040 |
1480×1510 |
| B=1400 |
RCDC-14G3 |
400 |
≥150 |
≤27 |
2×0.75 |
5.5 |
8180 |
3480 |
1880 |
1170 |
1700×1680 |
| B=1600 |
RCDC-16G3 |
450 |
≥150 |
≤33 |
2×1.5 |
7.5 |
10760 |
390 |
2240 |
1280 |
1940×1900 |
| B=1800 |
RCDC-18G3 |
500 |
≥150 |
≤40 |
2×2.2 |
7.5 |
14500 |
4000 |
2350 |
1380 |
2100×2150 |
| B=2000 |
RCDC-20G3 |
550 |
≥150 |
≤47 |
2×2.2 |
11 |
18120 |
4200 |
2560 |
1460 |
2300×2380 |
| B=2200 |
RCDC-22G3 |
600 |
≥150 |
≤55 |
2×3 |
11 |
21600 |
4350 |
2780 |
1480 |
2500×2600 |
| B=2400 |
RCDC-24G3 |
650 |
≥150 |
≤62 |
2×3 |
15 |
27890 |
4650 |
2980 |
1620 |
2700×2820 |
|
|
